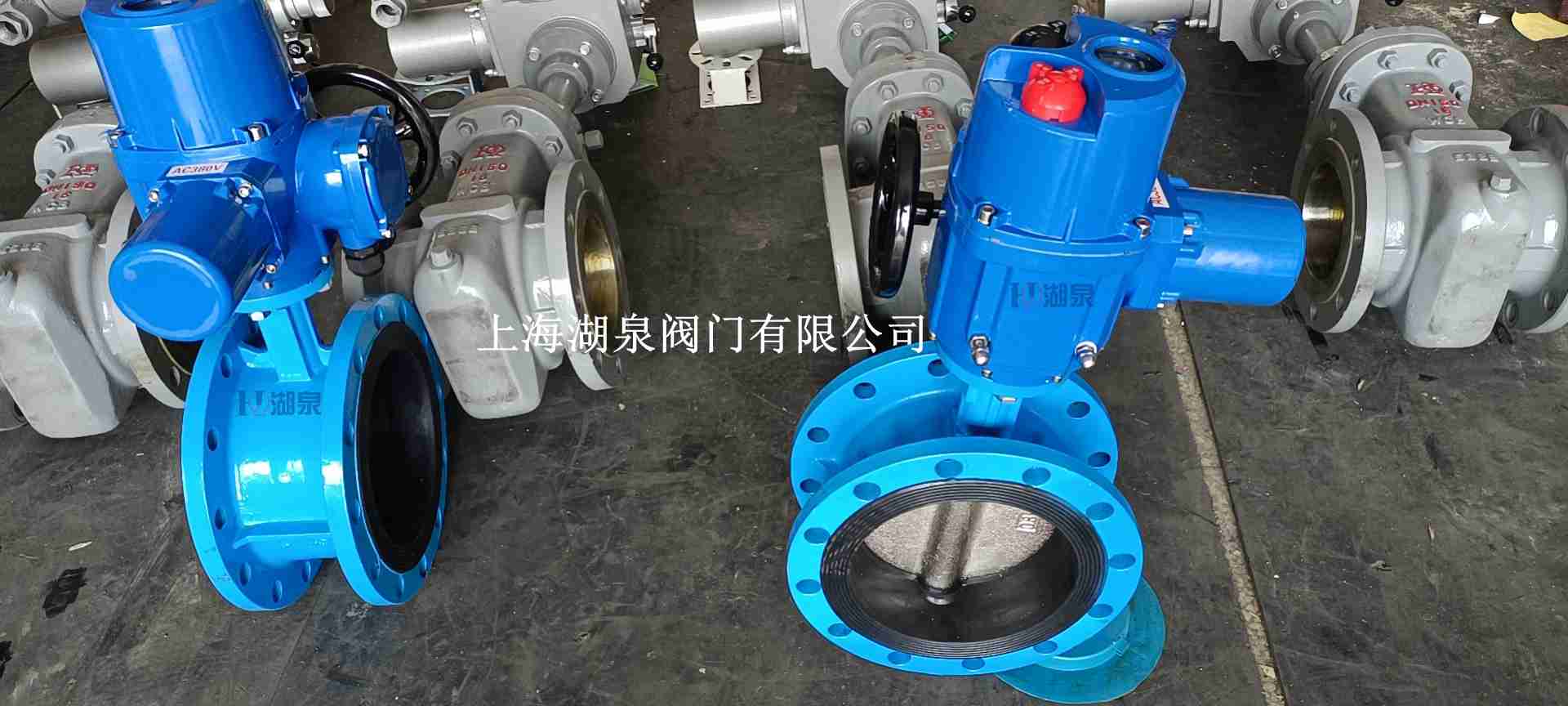

產品名稱：AC380V不銹鋼法蘭電動蝶閥[ 2021-08-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、、AC380V不銹鋼法蘭電動蝶閥產品簡介
上海湖泉閥門有限公司不銹鋼法蘭電動蝶閥硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號，指示器窗口，附帶斷電應急手動裝置 ，底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫8℃，環氧樹脂涂層。詳細數據由供應商另行提供。它輸入信號：4~20mA 0~10v等弱號。該蝶閥由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。閥座與蝶板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。
二、AC380V不銹鋼法蘭電動蝶閥產品結構特點
1、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。
2、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座,可以運送泥漿，在管道口積存液體最少。
3、法蘭對夾孔連接適用多種標準,低壓下，可以實現良好的密封。
4、蝶板采用流線型結構，介質的流阻系數小。 啟閉方便迅速、省力、流體阻力小，可以經常操作。
5、無油自動潤滑復合軸承用于閥體和閥軸之間。結構簡單，體積小，重量輕。
6、閥體密封面采用D507合金鋼制造，焊接性能好，不易腐蝕。它在閥體上進行一次加工，夾具可靠地保證定位角度。密封性能好，使用壽命長。
7、密封結構采用三偏心硬密封結構，即：徑向偏心，軸向偏心和角偏心。 閥門在打開或關閉過程中沒有摩擦，確保閥門開啟和關閉靈活，關閉時更緊密，密封嚴密可靠，閥門密封面快速脫開打開，磨損減少，使用壽命延長。
8、蝶板密封圈采用多層金屬密封結構，密封可靠，使用壽命長。安裝在蝶板上后，可以在閥體內部進行調整或更換。
9、該裝置傳動速比大，操作扭矩小，操作更靈活，靈活方便，節能。
三、AC380V不銹鋼法蘭電動蝶閥產品技術參數
1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M 2 下軸套 銅合金、304、316 3 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M 4 密封圈 NBR丁晴橡膠、PTFE、PPL、304、316 5 壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M 6 固定銷 25、35、45 7 上閥軸 2Cr13、304、316、316L 8 下閥軸 2Cr13、304、316、316L 9 上軸套 銅合金、304、316 10 填料 聚四氟乙烯/柔性石墨 11 填料壓套 HT200、WCB、CF3、CF3M、CF8、CF8M 12 填料壓板 HT200、WCB、CF3、CF3M、CF8、CF8M
公稱通徑
DN(mm)50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550 L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216 H 法蘭式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640 對夾式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640 n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42 H1 根據所配執行機構而定 A 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255 D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
