軟密封閘閥
閥門首頁 > 產品展示 > 閘閥 > 軟密封閘閥 >

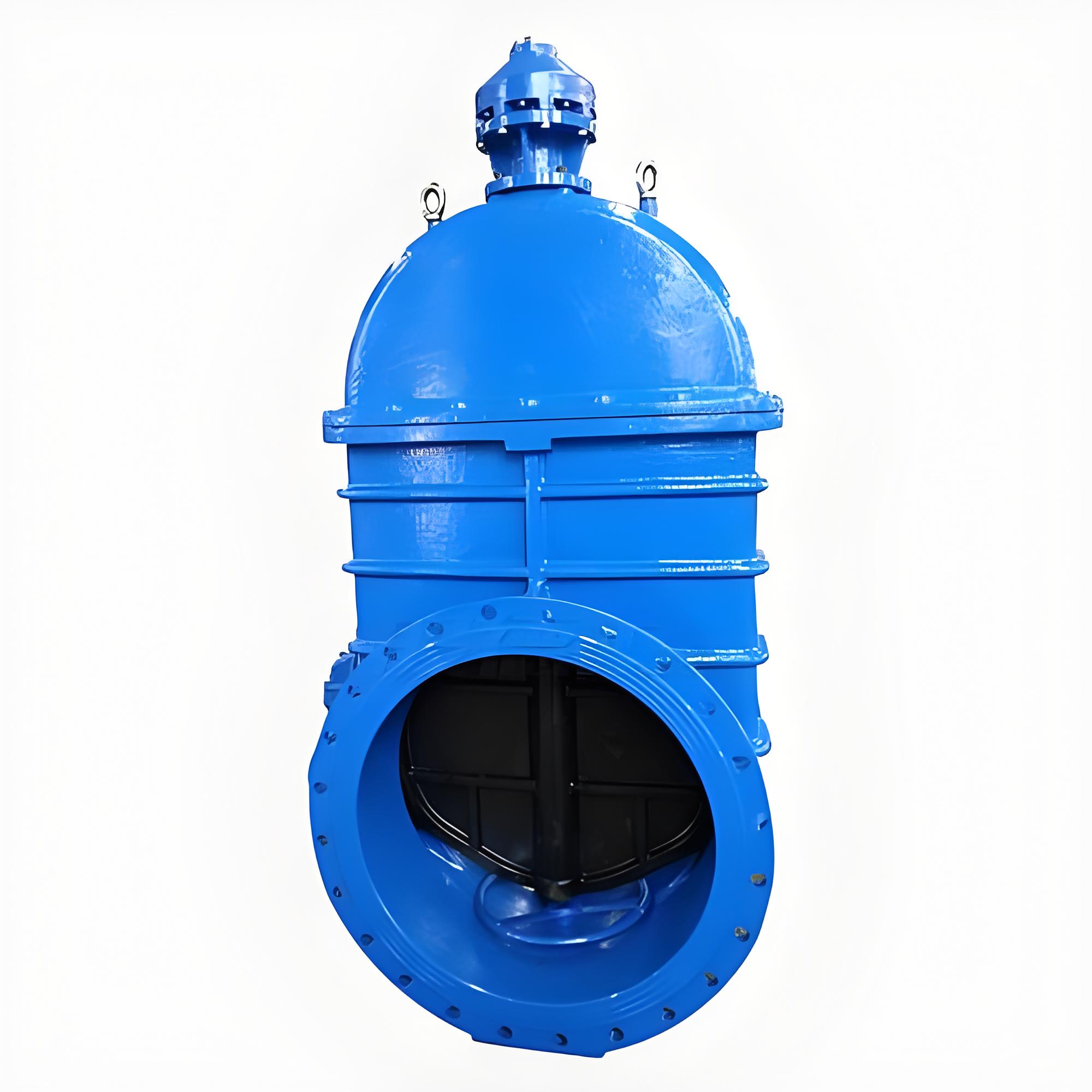

產品名稱：Z45X-16Q DN150,DN200,DN300暗桿軟密封閘閥[ 2024-10-11 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Z45X-16Q DN150,DN200,DN300暗桿軟密封閘閥介紹
上海湖泉閥門集團有限公司暗桿軟密封閘閥是一種常用的閥門，具有良好的密封性能和較長的使用壽命，廣泛應用于許多工業領域。
暗桿軟密封閘閥的結構特點包括： 無凹腔結構：閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，從根本上杜絕腐蝕。 閥桿密封：采用“O”形密封圈，確保密封可靠。 整體閥蓋暗桿設計：結構緊湊，閥桿螺母與閘板兩體結構，無卡阻現象。 防腐性能：殼體內外表面噴涂環氧樹脂，必要時內表面襯搪瓷，連接螺栓采用內六角螺栓，頂部膠封。 衛生性：環氧樹脂符合衛生標準，閘板整體包覆符合衛生檢驗的橡膠，閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等材料。 暗桿軟密封閘閥的工作原理基于其設計特點： 啟閉件為閘板：閘板圍繞閥桿做上下運動實現開啟和關閉，運動方向與管道內介質流動方向垂直。 閥桿螺紋設計：閥桿上有螺紋，轉動閥桿時，在閥門頂端的螺母和閥體上面的導槽作用下，閥桿做直線的上下運動，帶動閘板同時運動。 開啟狀態判斷：由于閥桿螺紋在閥體內部，暗桿閘閥在開啟過程中不能直接觀察閥桿位置判斷啟閉狀態，通常以轉不動閥桿為止，但需考慮鎖死情況，一般在開到頂點后再倒回1/2-1圈作為全開位置。 暗桿軟密封閘閥的應用范圍廣泛，適用于飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業，具有輕便易攜、安裝維修便捷、上密封結構緊密且摩擦阻力小等優點。
二、Z45X-16Q 暗桿軟密封閘閥零部件材料
序 號 部 件 材 料 1 閥體 灰鑄鐵、球墨鑄鐵 2 閥瓣 球墨鑄鐵外覆丁晴橡膠或三元乙丙膠 3 內六角螺栓 碳化處理 4 密封圈 丁晴橡膠或三元乙丙膠 5 閥蓋 灰鑄鐵、球墨鑄鐵 6 閥桿 不銹鋼 7 O型密封圈 丁晴橡膠或三元乙丙膠 8 止推軸承 錫青銅 9 螺栓 不銹鋼 10 壓蓋 球墨鑄鐵、鑄鋼 11 防塵罩 丁晴橡膠 12 手輪（傳動帽） 可鍛鑄鐵
公稱通徑 L D1 D2 D3 H B f n-Φd 配用螺給 mm inch 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa 40 1 1/2″ 165 88 110 150 310 18 3 4-Φ18 M16 50 2″ 178 102 125 165 340 20 3 4-Φ18 M16 65 2 1/2″ 190 122 145 185 370 20 3 4-Φ18 M16 80 3″ 203 133 160 200 410 22 3 8-Φ18 M16 100 4″ 229 158 180 220 450 24 3 8-Φ18 M16 125 5″ 254 184 210 250 480 26 3 8-Φ18 M16 150 6″ 267 212 240 285 550 26 3 8-Φ23 M20 200 8″ 292 268 295 340 630 30 3 8-Φ23 12-Φ23 M20 250 10″ 330 320 350 355 405 750 32 3 12-Φ23 12-Φ27 M20 M24 300 12″ 356 370 400 410 460 820 32 4 12-Φ23 12-Φ27 M20 M24 350 14″ 381 430 460 470 520 980 36 4 16-Φ23 16-Φ27 M20 M24 400 16″ 406 482 515 525 580 1010 38 4 16-Φ27 16-Φ31 M24 M27 450 18″ 432 532 565 585 640 1195 40 4 20-Φ27 20-Φ31 M24 M27 500 20″ 457 585 620 650 715 1270 42 4 20-Φ27 20-Φ34 M24 M30 600 24″ 508 685 725 770 840 1390 48 5 20-Φ31 20-Φ37 M27 M33 700 28″ 610 800 840 895 1550 40 5 24-Φ31 M27 800 32″ 660 905 950 1015 1750 44 5 24-Φ34 M30 900 36″ 711 1005 1050 1115 1950 46 5 28-Φ34 M30 1000 40″ 811 1110 1160 1230 2170 50 5 28-Φ38 M33
