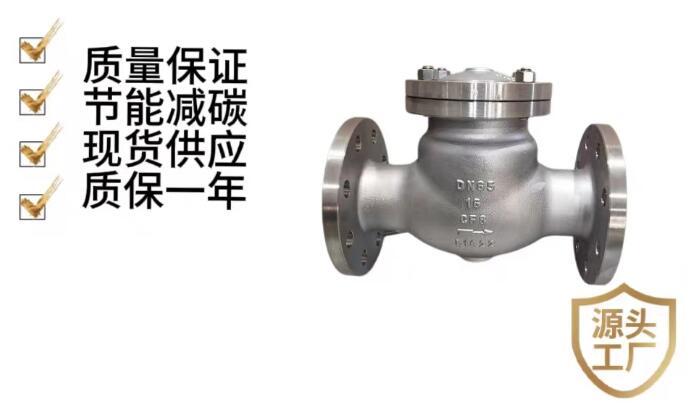

產品名稱：止回閥\H44W-16P DN25生產廠家（廠商） [ 2024-07-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、止回閥\H44W-16P DN25生產廠家（廠商）介紹
止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。稱單向閥或逆止閥，它的啟閉件是靠介質流動和力量自行開啟或關閉，其作用是防止管路中的介質倒流。止回閥按結構可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥又可分為立式和臥式兩種；旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種；蝶式止回閥為直通式。以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、對夾式和焊接等。適用于壓力1.6~160MPa工作溫度-29~+550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。二、止回閥\H44W-16P DN25生產廠家（廠商） 性能參數
型號
H44H-16C~250
H44W-16P~250
工作壓力（MPa）
1.6~25
適用溫度（℃）
≤425
≤550
適用介質
水、蒸汽、油品
弱腐蝕性介質
材料
閥體、閥蓋、閥瓣
碳素鋼
鉻鎳鈦不銹鋼
密封面
碳鋼堆焊鐵基合金
本體密封
三、止回閥\H44W-16P DN25生產廠家（廠商） 性能與規范
公稱壓力
（mpa）
試驗壓力 強度試驗 密封試驗 上密封試驗 氣密封試驗 1.6 2.4 1.76 1.76 0.6 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.4 9.6 7.04 7.04 0.6 10.0 15.0 11.0 11.0 0.6 四、止回閥\H44W-16P DN25生產廠家（廠商） 適用介質和溫度
閥門主體材料 適用介質 適用溫度 p(cf8) 硝酸類 200° pl(cf3) 強氧化性介質 200° r(cf8m) 醋酸類 200° rl(cf3m) 尿素等腐蝕類 200°
五、止回閥\H44W-16P DN25生產廠家（廠商）
序號 零件名稱 p pl r rl 1 閥體 cf8 cf3 cf8m cf3m 2 閥蓋 cf8 cf3 cf8m cf3m 3 閥瓣 f304 f304l f316 f316l 4 密封面 cf8 cf3 cf8m cf3m 5 緊固螺母 a193-b8m 6 螺母 a194-8
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸 (mm)
重量
(kg)L
D
D1
1.6MPa
25
160
115
85
-
32
180
140
100
-
40
200
150
110
15.2
50
230
165
125
21.3
65
290
185
145
28.1
80
310
200
160
37.6
100
350
220
180
56.7
125
400
250
210
91
150
480
285
240
129
200
495
340
295
210
250
622
405
355
290
300
698
460
410
320
350
787
520
470
350
400
914
580
525
400
450
978
640
585
550
500
978
715
650
850
600
1295
840
770
1300
2.5MPa
200
533
360
310
210
250
622
425
370
294
300
711
485
430
367
350
838
555
490
410
400
864
620
550
461
500
1016
730
660
870
