閥門的種類及型號表示方法，上海湖泉閥門集團有限公司給你詳細介紹，閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節... 閥門的種類 閥門型號表示方法 閥門是管路流體輸送系統中控制部件,它是用來改變通路斷面和介質流動方向,具有導流、截止、節流、止回、分流或溢流卸壓等功能。用于流體控制的閥門,從最... 新版閥門的種類、閥門型號表示方法: 閥門是管路流體輸送系統中控制部件,它是用來改變通路斷面和介質流動方向,具有導流、截止、節流、止回、分流或溢流卸壓等功能。用于流體控制的閥...如今閥門的類型和材料種類越來越多,閥門型號的編制也愈來愈復雜,閥門型號的標準化對閥門的設計、選用提供了方便。閥門型號編制方法規定了閥門的型號說明、閥門類型、驅動方式、連接...

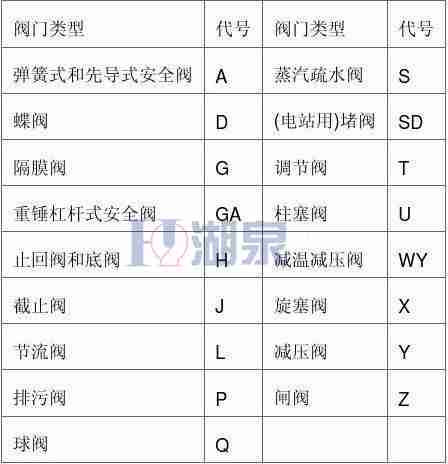

閥門類型代號的Z、J、L、Q、D、G、X、H、A、Y、S分別表示：閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥閥門的連接式代號1、2、4、6、7分別表示：閥門的型號由七個單元組成，例如：Z961Y-100I DN150。第一單元 ，表示閥門的類型，如Z表示閘閥，A表示安全閥，D表示...閥門的種類很多。國家有標準的閥門型號表示方法。JBT 308-2004 閥門型號編制方法?？梢詤⒖即藰藴省?nbsp;閥門的種類有很多,其中比較常見的有:閘閥、截止閥、蝶閥、球閥、旋塞閥、止回閥、減壓閥、疏水閥等。而閥門的型號主要是由七個數字或字母構成,分別表示閥門類型、驅動方式、連接方式...

閥門的種類有很多,其中比較常見的有:閘閥、截止閥、蝶閥、球閥、旋塞閥、止回閥、減壓閥、疏水閥等。而閥門的型號主要是由七個數字或字母構成,分別表示閥門類型、驅動方式、閥門的種類及型號表示方法 閥門是流體輸送系統中的控制部件,具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。是用來開閉管路、控制流向、調節和控制輸送介質的參數(...連接方式...一、閥門型號表示方式: 本標準適用于工業管道的閘閥、截止閥、球閥、蝶閥、隔膜閥、止回閥、安全閥、減壓閥、疏水閥、旋塞閥、柱塞閥。 1.閥門的型號編制方法如下: 2.類型代號用漢語...閥門的種類按照驅動方式可分為:電動閥門、氣動閥門、液動網門、手動閥門等。按照閥體材質可分為:鑄鐵閥門、鍛鋼閥門、鑄鋼、閥門、不銹鋼閥門、銅閥門、鈦閥門、塑料閥門等。2、...

內容提示: 1 閥門型號表示方法, 標準閥門型號 閥門型號通常應表示閥門類型、 驅動方式、 連接形式、 結構特點、 公稱壓力、 密封面材料、 閥體材料等要素。 閥...閥門是流體輸送系統中的控制部件,具有導流、截流、調節、節流、防止倒流、分流或溢流卸載等功能。 用于流體控制的閥門,從最簡單的截斷裝置到極為復雜的自控系統,其品種和規格繁多。...閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門...閥門型號編制方法、閥門編號說明,閥門型號編制方法說明了閥門類型,驅動方式,連接形式,結構特點,公稱壓力,密封面材料,閥體材料。一單元:閥門類型代號,二單元:傳動方式,三單元:連接型式...閥門型號通常表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。 閥門型號的標準化對閥門的設計、選用、經銷等提供了方便。 當今閥門的類型和材...閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷,提供了方便。標準規定閥門的規格型號由7個單元組成,各單元意義如下: 如:D343X-16C-200 表示閥門是蝶閥、傳動型式是蝸輪傳動、連接形式法蘭連接、內部結構斜板式、密封面為橡膠、公稱壓力1.6MPa、閥體材料為碳...閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷,提供了方便。... 閘閥型號表示方法 閘閥型號通常應表示出閘閥類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素,閘閥型號的標準化對閥門的設計、選用、...

閥門的種類及型號表示方法

結構代號  類型代號		0	1	2	3	4	5	6	7	8	9
閘閥	Z	明桿楔式  彈性閘板	明桿楔式  剛性單閘板	明桿楔式  剛性雙閘板	明桿平行式  剛性單閘板	明桿平行式  雙閘板	暗桿楔式剛性單閘板	暗桿楔式剛性雙閘板		暗桿平行式  雙閘板
截止閥  節流閥	J		直通式	直通式  Z形		角式	直流式	平衡直通式	平衡角式		三通式
柱塞閥	U		直通式
旋塞閥	X				填料直通式	填料T形三通式	填料四通式		油封直通式	油封T形三通式
球閥	Q		浮動直通式		浮動Y形三通式	浮動L形三通式	浮動T形三通式	固定四通式	固定直通式
蝶閥	D	杠桿式	垂直板式		斜板式
隔膜閥	G		屋脊式		截止式				閘板式
止回閥  底閥	H		升降直通式	升降立式	升降Z形直通式	旋啟單瓣式	旋啟多瓣式	旋啟雙瓣式	升降直旋式	升降節流再循環式
安全閥	A	彈簧封閉帶散熱片全啟式	彈簧封閉微啟式	彈簧封閉全啟式、單杠桿全啟式	彈簧不封閉帶扳手雙彈簧微啟式、單杠桿微啟式	彈簧不封閉帶扳手全啟式、雙杠桿全啟式	彈簧不封閉帶扳手微啟式、單杠桿角形微啟式	彈簧不封閉帶控制機構全啟式	彈簧不封閉帶扳手微啟式	彈簧不封閉帶扳手全啟式	脈沖式  （先導式）
疏水閥	S		浮球式		波紋管式	膜盒式	針形浮子式		雙金屬片式節流孔板式	脈沖式	熱動力式圓盤式
減壓閥	Y		薄膜式	彈簧薄膜式	活塞式	波紋管式	杠桿式
給水分配閥	F		柱塞式	回轉式	旁通式
調節閥	T	回轉套筒式	升降多級柱塞式Z形	升降單級針形式		升降單級柱塞式	升降單級套筒式Z形	升降單級閘板式	升降單級套筒式	升降多級套筒式	升降多級柱塞式
水位計  平衡容器	B	低讀、輕液、玻璃管式	就地云母片式	就地玻璃板式	就地玻璃管式			低讀、輕液、玻璃板式	平衡  容器		就地光學折射式雙色

閥門的種類及型號表示方法

動方式	連接形式	代號	傳動方式	連接形式	代號
電磁動		0	傘齒輪		5
電磁-液動	內螺紋	1	氣動	焊接	6
電-液動	外螺紋	2	液動	對夾	7
蝸輪		3	氣-液動	卡箍	8
正齒輪	法蘭	4	電動	卡套	9
